Выбор коммутатора для систем видеонаблюдения остается актуальной инженерной задачей. Сегодня на рынке сложилось мнение, что в приоритете коммутаторы с функцией PoE. Мы рассмотрим условия, когда стоит рассмотреть оборудование без поддержки PoE.
Удаленное управление видеорегистратором: передача сигнала HDMI по сети Ethernet, когда коммутатор работает как умный удлинитель, передавая сигнал на 100 метров. При этом неуправляемые коммутаторы не требуют никаких настроек: они работают автоматически, просто усиливая и ретранслируя сигнал по цепочке.
При использовании камер без PoE: при оптимизации бюджета проекта выбор камер без PoE позволяет перераспределить финансовую нагрузку: нет переплаты за встроенный PoE-приемник в каждой камере. Также нередки ситуации, когда на объектах уже проложены кабельные линии (витая пара) и установлены камеры без PoE.
Камеры сверхвысокого разрешения (4K) с поворотом и масштабированием (PTZ): PTZ камеры имеют большую мощность и устанавливаются на улице, могут требовать дорогих PoE-коммутаторов с высоким бюджетом питания PoE на один порт. Проще и надежнее использовать Ethernet коммутатор в связке с промышленным PoE инжектором, а камеры запитать локально.
При подборе Ethernet коммутатора для видеонаблюдения важно обратить внимание на наличие следующих функций:
- Оптимизация трафика
- изоляция портов для блокировки трафика между камерами для защиты от широковещательных штормов
- поддержка Jumbo Frame – передача данных более крупными частями, чем это предусмотрено стандартом, без излишней нагрузки на процессор
- Пропускная способность
- скорость портов: от Gigabit Ethernet и выше
- пропускная способность коммутационной матрицы: минимум от 16 Гбит/с
- таблица MAC-адресов: от 2K для локальных систем, от 16K для узлов агрегации
- наличие грозозащиты: от импульсных помех и разрядов
- надежность корпуса: металл, безвентиляторное охлаждение
- работа при широком диапазоне температур: от -10 до +55 градусов по Цельсию
OSNOVO предлагает линейку неуправляемых коммутаторов, специально адаптированных для задач видеонаблюдения. Мы предлагаем рассмотреть неуправляемые Ethernet модели:
SW-70800
,
SW-5D-1
и
SW-8D-1
, которые закрывают базовые потребности в системе видеонаблюдения.
OSNOVO SW-70800 – Гигабитный коммутатор для видеонаблюдения
Базовый гигабитный коммутатор с изоляцией портов для помещений и защищенных шкафов.
Функции: режим изоляции портов, обмен данными между портами коммутационной матрицы заблокирован. Порты 2-8 обмениваются данными только с Uplink-портом
Пропускная способность: матрица 16 Гбит/с, таблица MAC 2К — стабильная передача со всех портов.
Защита: грозозащита 3 кВ, металлический корпус, пассивное охлаждение, работа от -10 до +55°C
OSNOVO SW-5D-1 – Компактная мощность для сверхвысоких разрешений
Коммутатор для камер 4K с дистанционным управлением, где обычного гигабита недостаточно.
Скорость 2.5G: в 2.5 раза быстрее гигабита — без задержек передает потоки с нескольких камер сверхвысокого разрешения
Компактность: 5 портов для объектов с малым числом камер, но высокими требованиями к детализации (кассы, банкоматы)
Высокая пропускная способность: коммутационная матрица в 80 Гбит/с гарантирует, что все пять портов смогут работать на полной скорости одновременно без "узких мест" и потери пакетов
OSNOVO SW-8D-1 высокая плотность 2.5G подключений
Старшая модель линейки 2.5G — для систем с большим числом камер сверхвысокого разрешения.
Масштабирование: 8 портов 2.5G — подключение до 8 камер 4K с одновременной записью всех потоков на сетевой видеорегистратор
Удобство мониторинга: светодиодная индикация скорости (10/100М, 1G, 2.5G) для быстрой диагностики
Поддержка Jumbo Frame – эффективная передача видео с высоким битрейдом без лишней нагрузки на процессор
Сравнительная таблица моделей неуправляемых Ethernet коммутаторов OSNOVO
| Характеристика | SW-70800 | SW-5D-1 | SW-8D-1 |
| Режим изоляции портов | Да | - | - |
| Общее кол-во портов | 8 | 5 | 8 |
| Скорость портов | Gigabit Ethernet | 2.5G Ethernet | 2.5G Ethernet |
| Коммутационная матрица | 16 Гбит/с | 80 Гбит/с | 128 Гбит/с |
| Таблица MAC-адресов | 2K | 16K | 16K |
| Грозозащита | 3 кВ | 3 кВ | 3 кВ |
| Корпус | Металл | Металл | Металл |
| Охлаждение |
Конвекционное
(без вентилятора) |
Конвекционное
(без вентилятора) |
Конвекционное
(без вентилятора) |
| Поддержка Jumbo Frame | Да | Да | Да |
| Температурный диапазон | -10…+55°C | -10…+55°C | -10…+55°C |
Линейка неуправляемых коммутаторов OSNOVO предлагает универсальный подход к построению сетей видеонаблюдения.
Все три устройства объединяет ориентация на эксплуатацию в сложных условиях: широкий температурный диапазон, грозозащита, бесшумность. SW-70800 выступает надежным решением для гигабитных систем с функциями безопасности, а SW-5D-1 и SW-8D-1 ориентированы на работу с современными стандартами 2.5G.
Гарантия на все коммутаторы OSNOVO – 7 лет.

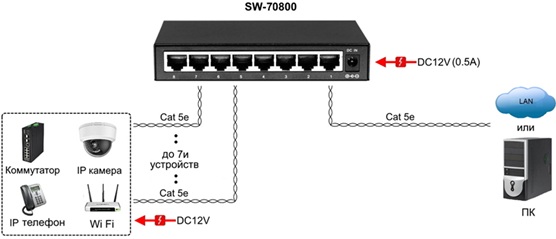

Схема применения SW-70800
Основные характеристики
|
Общее кол-во портов: 8
Кол-во портов GE: 8 Топологии подключения: Каскад Буфер пакетов: 2.5 МБ Таблицы MAC-адресов: 2К Пропускная способность коммутационной матрицы (Switching fabric): 16 Гбит/с Скорость обслуживания пакетов (Forwarding rate): 1000Mbps port – 1,488,000 пакетов/с 100Mbps port - 148,800 пакетов/с 10Mbps port - 14,880 пакетов/с Поддержка Jumbo Frame: 9 КБ Стандарты и протоколы: IEEE 802.3i – 10BaseT IEEE 802.3u – 100BaseTX IEEE 802.3ab – 1000BaseT IEEE 802.3q – VLAN Индикаторы: Link – линк медного порта, PWR – наличие питания Энергопотребление: 6 Вт Грозозащита: 3 кВ (8/20 мкс) Рабочая температура: -10…+55°С Дополнительно: Режим изоляции портов Просмотреть все характеристики.. |
|

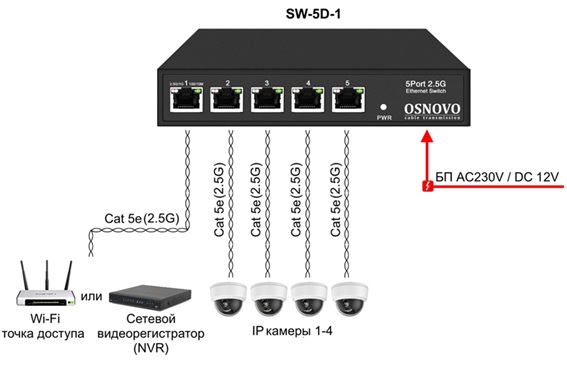

Схема применения SW-5D-1
Основные характеристики
|
Общее кол-во портов: 5
|
|

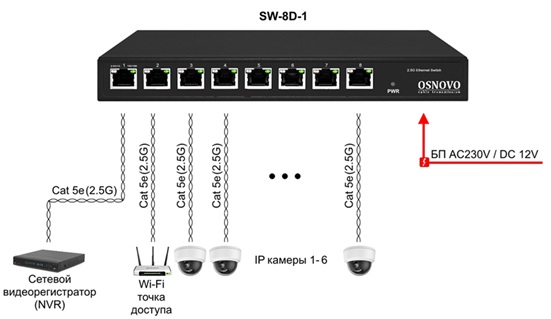

Схема применения SW-8D-1
|
Общее кол-во портов: 8
Кол-во портов 2.5G: 8 Топологии подключения: Каскад Буфер пакетов: 12 МБ Таблицы MAC-адресов: 16К Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с Скорость обслуживания пакетов (Forwarding rate): 28.8 Mpps Поддержка Jumbo Frame: 12 КБ Стандарты и протоколы: IEEE 802.3i – 10BaseT IEEE 802.3u – 100BaseTX IEEE 802.3ab – 1000BaseT IEEE 802.3bz – 2.5GBaseT IEEE 802.3x – Flow Control Индикаторы: • 100/10 (скорость портов 100 или 10 Мбит/с) • 2.5G/1G (скорость портов 2,5 или 1 Гбит/с) • PWR (подается питание) Энергопотребление: 5 Вт Грозозащита: 3 кВ (8/20 мкс) Рабочая температура: -10…+55°С Просмотреть все характеристики.. |
|
