Вендор: OSNOVO Дата публикации: 21 июля 2026

При построении распределенных сетей на промышленных объектах инженеры сталкиваются с комплексом задач: оборудование должно работать в условиях экстремальных температур, выдерживать скачки перенапряжений и статическое электричество, а также обеспечивать контроль аварийных ситуаций. При этом монтаж часто приходится выполнять в ограниченном пространстве уличных шкафов и щитов автоматизации. Промышленный коммутатор SW-5F-I разработан специально для решения всех этих задач.

Модель идеально подходит для установки в уличные шкафы. Компактные габариты 39×101×65 мм, вес 0,35 кг и крепление на DIN-рейку (в комплекте) позволяют разместить коммутатор в ограниченном пространстве. Прочный алюминиевый корпус IP40 и диапазон рабочих температур -40…+75 °C гарантируют стабильную работу в любых погодных условиях.

Коммутатор SW-5F-I может быть использован в промышленной автоматизации для подключения датчиков и контроллеров, в энергетике для мониторинга распределительных сетей, на транспорте и в логистике, в нефтегазовой отрасли, а также в системах учёта энергоресурсов (АСКУЭ).

В системах безопасности и контроля доступа он обеспечивает надежное соединение между сетевыми контроллерами, считывателями карт, электромагнитными замками и пультовыми охраны, работающими на открытых площадках и в неотапливаемых помещениях. Кроме того, коммутатор может применяться в уличных шкафах видеонаблюдения, но только в тех случаях, когда камеры питаются не через сетевой кабель, а от отдельных источников питания (например, от внешних БП 12 В или 24 В, установленных в том же шкафу). Если же требуется питание камер по витой паре, рекомендуется использовать PoE-инжекторы.

Коммутатор оснащен 5 портами 10/100 Base-TX с пропускной способностью 1 Гбит/с. Встроенная грозозащита 6 кВ и ESD-защита 8 кВ надежно предохраняют оборудование от импульсных перенапряжений. Питание 12–60В с резервированием по двум входам обеспечивает бесперебойную работу при отказе одного из БП (в комплект не входят). Релейный выход «сухой контакт» позволяет подключать систему оповещения при пропадании питания или связи.

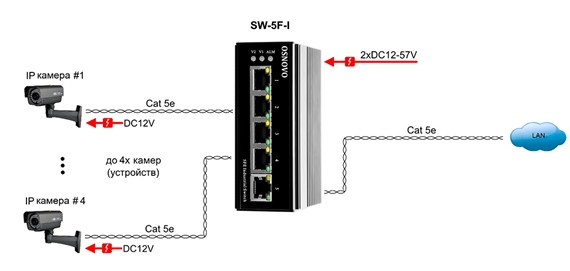

Схема применения SW-5F-I

Основные характеристики


Назначение: Промышленный коммутатор Fast Ethernet
Общее кол-во портов: 5
Кол-во портов FE: 5
Топологии подключения: Каскад
Буфер пакетов: 1 МБ
Таблицы MAC-адресов: 8К
Пропускная способность коммутационной матрицы (Switching fabric): 1 Гбит/с
Скорость обслуживания пакетов (Forwarding rate): 0,74 Mpps
Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX
Управление: неуправляемый
Индикаторы: V1 (подключение основного БП); V2 (подключение резервного БП); Alm (тревожное оповещение); Link/Act (зелен, оранж. RJ-45)
Реле аварийной сигнализации: DC24V,1A(НО,НЗ)
Питание: DC 12-60V, с резервированием
Энергопотребление:
Грозозащита: 6 кВ (8/20мкс)
Класс защиты: IP40
Материал корпуса: Металл
Размеры (ШхВхГ) (мм): 39x101x65
Способ монтажа: -на DIN-рейку
Рабочая температура: -40…+75 ºС
Дополнительно: Компактный корпус; Выход Alarm (тревожное оповещение)

Просмотреть все характеристики..

Гарантия - 7 лет!
