Недавно компания Systeme Electric анонсировала выход на российский рынок нового поколения однофазных источников бесперебойного питания серии Smart-Save Online SRT G2. В связи с поступлением оборудования на склад Treolan подготовлен небольшой обзор новинок, в рамках которого выделены ключевые улучшения, которых удалось добиться вендору.

В новой линейке доступны две серии, соответствующие мощностным диапазонам 1-3 кВА и 5-10 кВА. На текущий момент это устоявшаяся традиция делить однофазные ИБП именно так, то есть на те, которые можно воткнуть в обычную розетку 16 А и на более мощные устройства, требующие уже клеммного подключения входного питания.

Основные характеристики ИБП мощностью 1-3 кВА

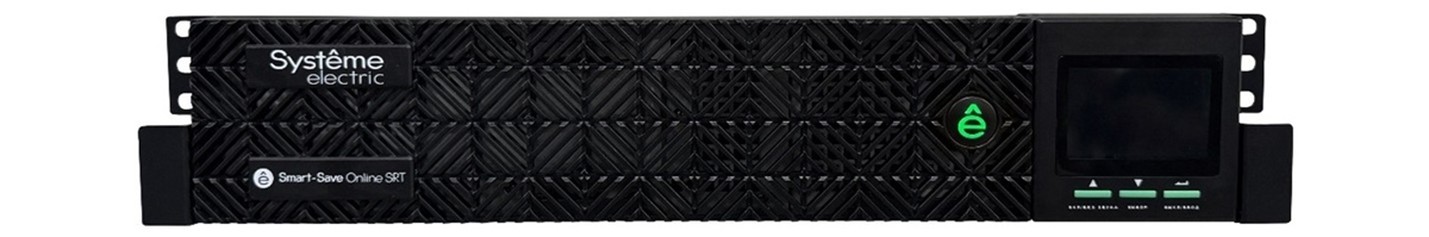

Рис. 1. ИБП Smart-Save Online SRT поколение 2 мощностью 1-3 кВА (вид спереди)

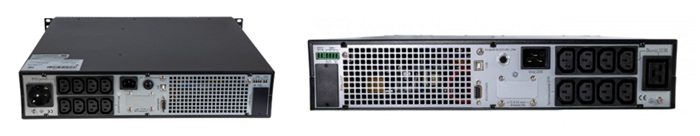

Рис. 2. ИБП Smart-Save Online SRT поколение 2 мощностью 1 кВА (справа) и 1,5-3 кВА (вид сзади)

У серии ИБП в данном мощностном диапазоне две группы розеток:

1. 4 непрограммируемые розетки IEC C13 + Schuko (либо 1 C19) – к ним стоит подключать наиболее критичное оборудование, так как именно его ИБП будет питать до последнего вздоха встроенного (и/или внешнего) аккумулятора. Отдельно стоит подчеркнуть наличие для модели на 1000 ВА выделенной розетки Schuko.

2. 4 программируемые розетки IEC C13 – для них можно настроить различные сценарии отключения. К примеру, возможна установка, когда эти розетки будут отключены через конкретное время после перехода ИБП на аккумуляторы, что прогнозируемо сохранит больше энергии для критичной нагрузки, электропитание которой должно поддерживаться максимально долго.

Касательно подключения АКБ, ИБП теперь сам скорректирует ток заряда, емкость батарейного массива и пересчитает время автономной работы – для этого надо только соединить модуль ИБП и по цепочке все модули АКБ специальными силовыми кабелями. Это сильно упрощает подключение большого числа батарейных модулей.

Сильно расширилось число интерфейсов у ИБП. Во всех новых моделях уже есть встроенные сухие контакты и Modbus RTU, а для артикулов с «-NC» в комплекте будет идти еще и сетевая карта SE9604, которая теперь является универсальной для всего портфеля однофазных ИБП. Таким образом, возможна реализация различных вариантов удаленного управления и мониторинга ИБП уже «из коробки», без необходимости приобретения дополнительных коммуникационных плат. И к тому же нет необходимости выбирать, что важнее установить: сетевую карту и карту сухих контактов.

Одной строкой о других важных параметрах:

- Стандартный для ИБП данной мощности КПД в 94,5%.

- Нижняя граница входного напряжения без перехода на аккумуляторы равна 110В (при 50% нагрузки). На практике, как правило, еще более низкое напряжение фактически является уже полным отключением входного питания.

- Мощность зарядного устройства – до 12 А. Благодаря чему можно подключить до 10 батарейных модулей.

Основные характеристики ИБП мощностью 5-10 кВА

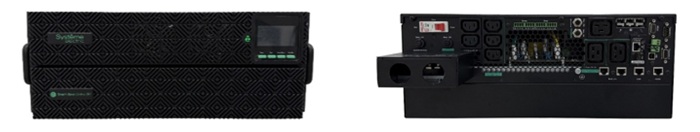

Рис. 3. ИБП Smart-Save Online SRT поколение 2 мощностью 5-10 кВА (вид спереди и сзади)

Данные ИБП также реализованы в монолитном корпусе (высотой всего 4U), то есть в одном корпусе находится и силовая часть, и батарейная. Если необходимо, возможно подключение также до 10 внешних батарейных модулей.

Всего у данного ИБП 2 группы программируемых розеток на 3 С13 и 2 С19, каждая из которых имеет свой выделенный автоматических выключатель. Также есть непрограммируемая группа, состоящая из двух С13 (есть свой автомат), одной С19 (тоже со своим автоматом) и общего клеммного выхода. Важно: при распределении нагрузки необходимо учитывать, что общая мощность выхода ИБП остается ограничена его номиналом; сами розетки, в свою очередь, ограничены еще и своим предельно допустимым током, поэтому сразу все условные 10 кВт можно подключить только к клеммному выходу.

Особое внимание было уделено вопросам безопасности, а именно:

1. Во всем мощностном диапазоне (1-10 кВА) внутри ИБП на силовой плате (ее входной части), помимо фильтра ВЧ-гармоник, есть реле защиты от обратного тока, алгоритм работы которых аналогичен подобному для 3ф ИБП: при прекращении входного напряжения реле размыкаются и препятствуют обратной подаче напряжения из DC-шины (не путать с шиной АКБ) на входные контакты ИБП в случае неисправности полупроводниковых компонентов PFC-блока, а также с выхода на вход в случае неисправности тиристоров байпаса.

2. У ИБП 5-10 кВА, как указано выше, на 8 розеток различного типа есть 4 автоматических выключателя, которые выступают в качестве тепловой защиты и защиты от токов короткого замыкания для своих выделенных групп селективно с вышестоящей встроенной выходной защитой инвертора, а также с входным автоматическим выключателем. Это важно при возникновении КЗ или перегрузки в нагрузке, когда ИБП переключается с инвертора на байпас, в соответствии со своими уставкам по перегрузке – должна быть отключена только та группа, где возникло КЗ или перегрузка, а не весь выход ИБП или вообще весь ИБП, как если отработал бы входной автомат при работе на электронном байпасе.

Если в ИБП мощности 1-3 кВА КПД не является крайне важным параметром, то для моделей на 5-10 кВА это уже переходит в раздел экономии электроэнергии и, соответственно, расходов. У данного ИБП КПД достигает 95,5%, что для «однофазки», где потери в фильтрах, на собственные нужды, на охлаждение с учетом необходимости обеспечения компактных габаритов имеют больший вес, показатель достаточно высокий. Особенно учитывая, что на данной модели можно получить систему до 40 кВт, подключив их в параллель.

Все описанные преимущества ИБП мощностью 1-3кВА в части автоопределения батарейных модулей, коммуникационных интерфейсов, диапазона напряжения и т.п. полностью справедливы для старшей модели 5-10 кВА. Дополнительно стоит выделить возможность организации раздельного ввода для основного входа и входа электронного байпаса, что позволяет лучше организовать систему электропитания, так как нет необходимости ставить выше по схеме АВР или STS. То есть в качестве STS и будет выступать статический переключатель электронного байпаса, а два ввода могут быть подключены к основному входу и входу байпаса. Подключив вход байпаса к выходу другого ИБП, можно получить схему последовательного резервирования, иногда применяемую в трехфазных системах.

В качестве заключения стоит отметить, что у Systeme Electric получился достойный новый игрок на рынке ИБП: компактные габариты, долгое «встроенное» время автономии с мощным ЗУ, наличие розеток даже в самых мощных ИБП, электробезопасные, энергоэффективные, с большим набором коммуникационных интерфейсов уже «на борту» и подходящие не только для ИТ-инфраструктуры.

За дополнительной информацией по продукции вендора обращайтесь к Миронову Андрею, A.Mironov@treolan.ru.
